贴片热电偶又称为贴片式传感器，主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。贴片式温度传感器和被测物体接触面积大，接触紧密，所以在一些表面温度测量方面具有比较明显的优势：测温准确性高、反应速度快，体积小方便固定安装。

技术参数：

铂热电阻：Pt100、Pt500、Pt1000

测温范围：（-200～600）℃

等级：A级±（0.15+0.002|t|）℃   B级±（0.30+0.005|t|）℃   注：|t|为实测温度的值。

公称压力：常压

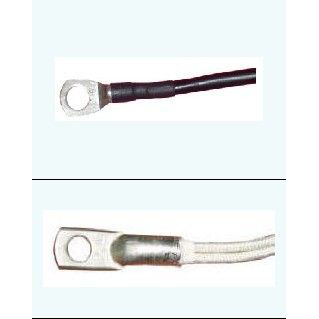

产品外形及结构图如下所示：

贴片式温度传感器选型

JFyt526

铂热电阻

P口

0=Pt100     1= Pt1000     5=Pt500

铂热电阻类型

T口

0=0～80  1=-50～100  2=-50～150  3=-50～200    9=指定

温度范围(℃)

口

A=A级      B=B级

传感器

C口

1=SUS321(默认)   4=SUS304    6=SUS316    9=指定

保护管材质

L口

1=100   2=200   3=300   5=500  10=1000 30=3000    50=5000   9=指定

引线长度(mm)

X口

2=两线制  3=三线制  4=四线制

引出线采用线制

口

1=聚氯乙烯PVC（-20～80℃）  2=聚氨酯TPU （-50～100℃） 3=硅橡胶  （-60～200℃）  4=四氟绕包（-50～250℃） 5=云母绕包 （-80～600℃）   9=指定

引线材质      “（）”内为引线常用温度范围

口

0=无屏蔽层（默认）     1=有屏蔽层

是否配屏蔽层

口

0=无护套           1=有护套

线缆护套

口

0=无          1=镀锡        3=压M4端子    9=指定

导线末端要求

Q

0=无     9=指定

特殊要求

说明：对于用户指定的参数要求，直接以数字或文字标注出来即可。
选型举例：如选取类型为B级Pt100，温度0～50℃，保护管材质为 SUS321导线为3000mm
三线制无屏蔽层的聚氯乙烯线。
产品型号：JFyt526 P0T0B C1 L30X31
