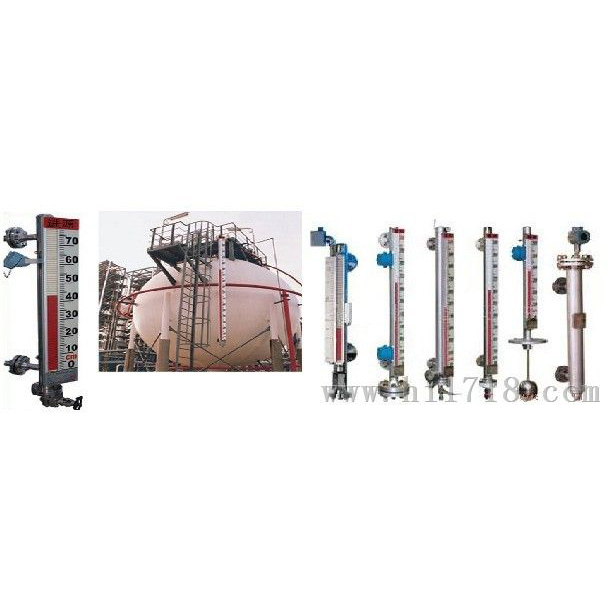

磁翻板液位计
产品名称: 磁翻板液位计
产品特点:
可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补的玻璃板（管）液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液位介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻柱液位计的显著特点是液位介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁；配上静压式液位变送器或干簧－电阴式液位变送器，可将液位界位信号转换成三线制４～２０mＡＤＣ标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制
概述
磁翻板液位计 是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁翻板液位计 配置上、下限开关输出，可实 现远距离报警、限位控制。
磁翻板液位计 配置变送器，可实现液位的远 距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶 装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
结构特点
l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
型号
1． 翻柱式磁浮子液位计的组成如下：
2 ．型号标记示例：
示例 1 ： YT-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： YT-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
产品特点:
可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补的玻璃板（管）液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液位介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻柱液位计的显著特点是液位介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁；配上静压式液位变送器或干簧－电阴式液位变送器，可将液位界位信号转换成三线制４～２０mＡＤＣ标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制
概述
磁翻板液位计 是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁翻板液位计 配置上、下限开关输出，可实 现远距离报警、限位控制。
磁翻板液位计 配置变送器，可实现液位的远 距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶 装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
结构特点
l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
| 安装形式内容 | 侧装式 | 顶装式 | |
| 安装间距 (测量范围) |
500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm |
500,800,1100,1400,1700, 2000,2500,3000mm |
|
| 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介质密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
| 连接法兰 | 不锈钢 | 法兰 20-40(D N 20 P N 4.0) (GB9119-88) |
法兰 200-25(D N 200 P N 2.5) (GB9119-88) |
| ABS | 法兰 20-10(D N 20 P N 1.0) (GB9119-88) | 法兰 200-6(D N 200 P N 0.6) (GB9119-88) |
|
| 主体材料 | ABS( 工作压力 0.6MPa) 1Cr18Ni9T | ||
| 介质温度 | -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) | ||
| 环境温度 | -40 ℃ ~+70 ℃ | ||
| 示值误差 | ± 10mm | ||
| 介质粘度 | ≤ 1st(10 - 4 m/s) | ||
| 上下限开关 输出 |
1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10 4 |
||
| 电远传连续显示 | 1. : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型 |
||
型号
1． 翻柱式磁浮子液位计的组成如下：
| YT磁翻板液位计 | ||||||||||
代码 1 2 |
安装方式 侧装式 顶装式 |
|||||||||
代码 1 2 |
主体材质 ABS 1Cr18Ni9Ti |
|||||||||
代码 1 2 3 4 |
公称压力 0.6MPa( 仅适用于主体材质为 ABS 时 ) 1.6Mpa 2.5Mpa 4.0MPa |
|||||||||
代码 1 2 3 4 5 |
型式 基本型 带上、下限开关输出 带电远传 (0~10mA 输出 ,220V,AC) 带电远传 (4~20mA 输出 ,24V,DC) 带本安防爆型远传 (4~20mA 输出 ,24V,DC) |
|||||||||
| 安装间距 ( 测量范围 ) | ||||||||||
L1 |
安装深度 ( 顶装式 ) (0~4000mm 任选 ) |
|||||||||
介质 密度 |
g/cm3 |
|||||||||
| YT --1 1 1 1 L= □ L= □ p= □ | ||||||||||
2 ．型号标记示例：
示例 1 ： YT-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： YT-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
| 安装型式 | 主体材质 | 公称直径 | 公称压力 DN (mm) |
法兰外径PN(Mpa) | 螺心栓圆孔直 中径K | 螺孔径 L | 螺栓 | 密封面 | 法兰厚度 C | 法兰密封垫 | ||||
| 数量n | 螺纹Th | d | f | 外径 | 内径 | 厚度 | ||||||||
| 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 |
| ABS | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 | |
| 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 26 | 12 | M24 | 274 | 3 | 32 | 284 | 220 | 2 |
| ABS | 200 | 0.6 | 320 | 280 | 18 | 8 | M16 | 258 | 3 | 24 | 262 | 220 | 2 | |
