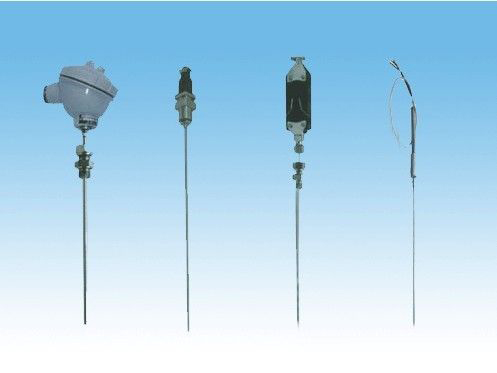

产品名称:铠装热电阻

产品特点:
概述
        铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供的输入值。
　　铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
　　铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。

特点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量高；
·进口薄膜电阻元件，性能可靠稳定；

工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

主要技术参数
产品执行标准:
IEC751
JB/T8623-1997
JB/T8622-1997

常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

偶丝直径材料

引线形式			套管外径φ			套管材质
	单支式	φ2	1Cr18Ni9Ti
				φ3
				φ4
φ5
φ6
φ8
双支式	φ3
	φ4
	φ5
	φ6



φ8



测量范围及允差



型  号	分 度 号	测温范围°C	等级	允  差
WZPK	Pt100	-200­­-+500	A级	±（0.15+0.002 ltl）
WZPK	Pt100	-200­­-+500	B级



±（0.30+0.005ltl）



热响应时间



套管直径	热响应时间
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15
