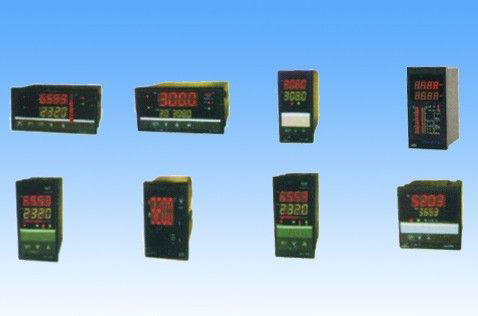

温度显示仪
功能特点
●多重保护、隔离设计、抗干扰能力强、可靠性高
●良好的软件平台，具备二次开发能力，可以满足特殊的功能要求
●具有自校准、人工校准和对传感器修正的功能
●完善的网络通讯功能，与各种带串行输入／输出的设备进行双向通讯，组成网络控制系统
主要技术指标
本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式；四排四位LED数码管分别同时显示
报采样周期：0.2秒
报警输出：每个通道可分别带1个报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
外形尺寸：80×160×125mm(竖式)
●多重保护、隔离设计、抗干扰能力强、可靠性高
●良好的软件平台，具备二次开发能力，可以满足特殊的功能要求
●具有自校准、人工校准和对传感器修正的功能
●完善的网络通讯功能，与各种带串行输入／输出的设备进行双向通讯，组成网络控制系统
主要技术指标
本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式；四排四位LED数码管分别同时显示
报采样周期：0.2秒
报警输出：每个通道可分别带1个报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
外形尺寸：80×160×125mm(竖式)
| 型 谱 | 说 明 | ||||||||||||
| DHXMSH | 四通道显示调节仪 | ||||||||||||
| 通道输出方式 | B1 | 继电器报警输出 | |||||||||||
| X1 | 模拟量变送输出 | ||||||||||||
| 第二通道输出方式 | B2 | 继电器报警输出 | |||||||||||
| X2 | 模拟量变送输出 | ||||||||||||
| 第三通道输出方式 | B3 | 继电器报警输出 | |||||||||||
| X3 | 模拟量变送输出 | ||||||||||||
| 第四通道输出方式 | B4 | 继电器报警输出 | |||||||||||
| X4 | 模拟量变送输出 | ||||||||||||
| 通讯输出 | P | 微型打印机 | |||||||||||
| R | 串行通讯RS232 | ||||||||||||
| S | 串行通讯RS485 | ||||||||||||
| 馈电输出 | V12 | 带DC12V馈电输出 | |||||||||||
| V24 | 带DC24V馈电输出 | ||||||||||||
| 供电电源 | 220VAC供电 | ||||||||||||
| W | DC24V供电 | ||||||||||||
| 通道输入信号 | 1Sn | DC24V供电 | |||||||||||
| 第二通道输入信号 | 2Sn | 见输入类型表 | |||||||||||
| 第三通道输入信号 | 3Sn | 见输入类型表 | |||||||||||
| 第四通道输入信号 | 4Sn | 见输入类型表 | |||||||||||
